Блоки из ТЭНов: понятное и практичное руководство по выбору, сборке и эксплуатации

ТЭНы знакомы каждому, кто хоть раз видел водонагреватель, промышленную печь или калорифер. Но когда речь идет о блоках из ТЭНов — собранных наборах нагревательных элементов — возникает много вопросов: как их правильно подобрать, какие материалы и исполнения лучше для конкретной задачи, как монтировать и обслуживать. Эта статья отвечает на практические вопросы без лишней теории и шаблонных фраз. Читайте дальше — объясню просто и применимо на практике.
Я расскажу, из чего состоят блоки из ТЭНов, в каких ситуациях их используют, на что обращать внимание при подборе и монтаже, какие типичные неисправности встречаются и как их избежать. Каждый раздел содержит конкретные рекомендации и контрольные списки, чтобы вы могли принять обоснованное решение или согласовать техзадание с поставщиком.

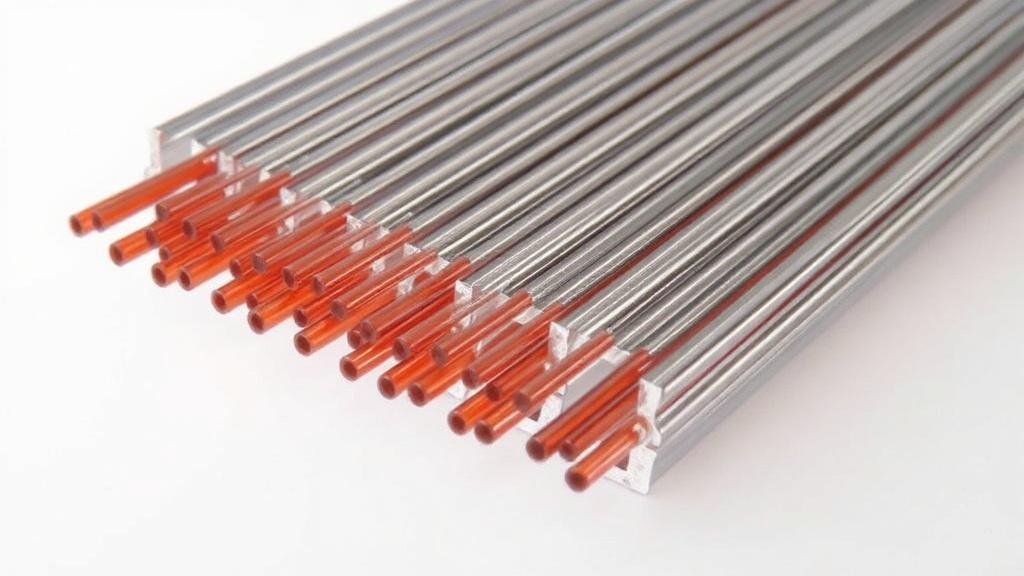

Что такое блок из ТЭНов и зачем он нужен


Блок из ТЭНов — это собрание нескольких трубчатых электрических нагревателей, смонтированных вместе для решения одной задачи: нагреть воздух, жидкость, металл или форму. Такой блок позволяет получить компактный, мощный и легко заменяемый узел, который можно встроить в оборудование или систему отопления.
Основные преимущества блоков: равномерное распределение тепла, простота установки и замены отдельных элементов, удобство подключения к электрической сети и автоматике. В промышленности блоки применяют в печах, калориферах, формовочных машинах, сушилках и бойлерах. В быту их встречают в водонагревателях и встраиваемых нагревательных модулях.

Конструкция блока и ключевые элементы

Блок состоит из самих ТЭНов, каркаса или корпуса, крепёжных элементов и органов подключения. ТЭНы — это металлическая оболочка с нагревательной спиралью внутри, изолированной порошком окиси магния. В блок часто встроены термодатчики, клеммные коробки и защитные элементы.
Форма и способ крепления ТЭНов различаются: это могут быть прямые патронные нагреватели, U?образные для компактных блоков, фланцевые погружные исполнение для жидкости или монтаж на планку/раму для воздушных потоков. Важную роль играют "холодные концы" — участки без нагрева для безопасного подключения проводов и обеспечения герметичности.

Материалы и их влияние на эксплуатацию

Материал оболочки ТЭНа определяет срок службы, работоспособность в агрессивной среде и максимально допустимую рабочую температуру. Сталь и медь — распространенные варианты в бытовых приборах; в промышленности чаще используют коррозионно-стойкие сплавы.

Материал оболочки	Преимущества	Ограничения	Типичные применения
Нержавеющая сталь (AISI 304, 321)	Устойчивость к коррозии, хорошая механическая прочность	Ограничена в агрессивных галогенсодержащих средах	Водонагреватели, паровые камеры, воздухонагреватели
Сплавы на никеле (Incoloy)	Высокая температура, отличная коррозионная стойкость	Дороже, сложнее в обработке	Высокотемпературные печи, агрессивные среды
Медь	Хорошая теплопроводность, дешевле	Не подходит для агрессивных сред, ниже предел температуры	Бытовые водонагреватели, теплообменники

При выборе материала важно учитывать контактную среду, требуемую температуру и допустимую стоимость. Если среда коррозионная или температура высока, лучше выбрать более стойкий сплав и согласовать это с производителем.

Типы выполнения блоков

Блоки можно классифицировать по назначению и способу монтажа. Основные варианты: фланцевые погружные блоки для нагрева жидкостей, воздушные кассетные блоки для горячих потоков, картриджные блоки для нагрева металла или пресс-форм.

• Фланцевый блок — монтируется в ёмкость через фланец, удобен для замены и ремонта, часто используется в бойлерах и промышленных емкостях.
• Кассетный (планочный) блок — ТЭНы закреплены на общей планке, ставится в воздуховод или печь, позволяет быстро заменить весь модуль.
• Патронный/картриджный блок — компактный, вставляется в отверстие в металле или форме, характерен для формовки и литья.

Выбор типа зависит от среды, доступности для обслуживания и требований к теплоотдаче.

Как правильно выбрать блок из ТЭНов: пошаговый подход

Подбор блока начинается с ответа на простые вопросы: что нагревать, до какой температуры, в каких условиях, сколько мощности требуется и какие размеры допустимы. Ниже — последовательность шагов, которую можно использовать как чеклист.

1. Определите рабочую среду: воздух, вода, масло, химический раствор. Это влияет на материал и герметизацию.
2. Установите необходимую конечную температуру и диапазон рабочих температур.
3. Рассчитайте требуемую тепловую мощность. Если есть теплотехнический расчёт — используйте его, если нет — обратитесь к инженеру или производителю.
4. Выберите тип блока, учитывая монтажные ограничения и доступ для обслуживания.
5. Согласуйте параметры электрической сети: напряжение, фаза, кабельная магистраль и защиту.
6. Определите требования к средствам контроля: термодатчики, терморегуляторы, защитные термореле.
7. Утвердите материал оболочки, тип клеммника и степень защиты (IP), особенно если блок работает в запылённой или влажной среде.
8. Попросите у поставщика паспорт изделия, схему подключения и документы на испытания.

Этот порядок помогает избежать типичных ошибок: неправильного подбора мощности, использования неподходящих материалов или отсутствия защитных устройств.

Монтаж, подключение и эксплуатационные нюансы

Монтаж блока должен выполняться в соответствии с инструкцией производителя. Несколько практических рекомендаций, которые реально экономят время и продлевают срок службы изделия.

• При установке фланцевого блока используйте правильный тип прокладки и равномерно затягивайте болты, чтобы избежать перекоса и течи.
• Клеммные соединения делайте на отключенном питании, проводку подбирайте с запасом по току и температурной стойкости.
• Для воздушных блоков оставляйте зазоры и обеспечивайте поток воздуха вокруг ТЭНов — это снижает перегрев и термические напряжения.
• Защищайте нагревательные элементы от образования накипи. В жесткой воде применяют антинакипные меры или выбирают исполнение, удобное для чистки.
• Обязательно подключите заземление и установите автоматические средства защиты: предохранители, УЗО, термостат с аварийным отключением.

Небольшое внимание к деталям на этапе монтажа окупается снижением числа неисправностей и повышением безопасности при эксплуатации.

Безопасность и защита

Работа с электроприборами, нагревающимися до высоких температур, требует соблюдения двух правил: не допускать перегрева и обеспечить защиту человека от поражения током. Для этого используют аварийные термостаты, защитные реле, ограничители тока и корпусные заземления.
Также важно учитывать класс защиты (IP) блока, особенно при работе в условиях влаги или пыли. Для агрессивных сред лучше выбирать герметичные исполнения с соответствующими сертификатами.

Обслуживание и диагностика типичных неисправностей

Даже качественные ТЭНы со временем изнашиваются. Среди типичных проблем — разрыв спирали, пробой на корпус, коррозия и механические повреждения. В большинстве случаев предварительная диагностика позволяет понять, что произошло, и принять решение о ремонте или замене.

• Если блок не греет полностью — измерьте сопротивление каждой секции и сравните с паспортными значениями.
• Для проверки изоляции используйте мегомметр; падение сопротивления обычно указывает на проникновение влаги или повреждение изоляции.
• При ухудшении теплоотдачи проверьте наличие накипи или забитых воздухопроводов.
• Визуальный осмотр иногда выявляет перегрев на холодных концах или следы коррозии вокруг фланца.

Плановое обслуживание — чистка, проверка креплений и состояния клемм — сокращает внезапные простои и продлевает срок службы блока.

Типовые конфигурации и рекомендуемые области применения

Конфигурация блока	Краткое описание	Типичные применения
Фланцевый погружной	ТЭНы закреплены на фланце, монтируются в ёмкость	Бойлеры, резервуары, промышленные ёмкости
Кассетный воздухонагреватель	Планка с ТЭНами, вставляется в воздуховод	Сушилки, калориферы, печи
Картриджный блок	Плотная группа патронных нагревателей для разогрева металла	Формовочные прессы, штампы, термопластавтоматы

Эти примеры помогают сориентироваться, но конкретный выбор всегда делается по техническому заданию и условиям эксплуатации.

Полезные советы при заказе блока из ТЭНов

Когда составляете запрос поставщику, укажите как можно больше конкретики. Это экономит время и снижает риск ошибочной поставки.

• Среда и рабочая температура.
• Необходимая тепловая мощность и напряжение питания.
• Тип монтажа и габаритные размеры установки.
• Материал оболочки и требования к коррозионной стойкости.
• Требуемые средства контроля: количество термопар, расположение, тип регуляции.
• Требования к сертификации и условиям испытаний.

Чем детальнее техзадание, тем быстрее получите оптимальное решение и упростите приемку товара на объекте.

Заключение

Блоки из ТЭНов — это удобный и эффективный инструмент для решения широкого круга задач по нагреву. Главное при работе с ними — правильно выбрать тип и материал, корректно смонтировать и обеспечить защиту и контроль. Небольшое внимание на этапе проектирования и закупки окупается надежностью и простотой эксплуатации. Если вы готовите техзадание или выбираете модуль для конкретной установки, используйте приведённые в статье чек-листы и требования — они помогут избежать типичных ошибок и сэкономить время и деньги.
